Stentøj, papirler

Stentøjs papirler med meget fin chamotte 0-0.2 mm. På grunde af de tilføjede papirfibre er leret udpræget plastisk hvilket åbner op for langt flere muligheder i modeleringspræcessen. Især oplagt til ganske tynde og fine figure med kompliceret form eller tørring. Fibrende medvirker også til at mindske formationen af sprækker båden indeni og udenpå emnerne.

Leret i sig selv har ingen lugt, men ved brænding af større mængder kan der opstå lugtgener da fibrende i leret brænder af under brændingen. Sørg for rigtig god udluftning da lugten fra brændingen kan blive hængende i værkstedet.

Leret minder i konsistens og udseende mest af alt om stentøjsler. Det er utrolig glat og smidigt også efter det er brændt, har det af en papirler at være en usammenlignelig glat overflade.
I arbejdet med leret er det vigtigt at ælte det grundigt igennem før den egentlige udformning går i gang. Brug gerne en modeleringsplade eller lignende da man ellers kan risikere at leret klistre til ens bordplade når man ruller det tyndt ud.
Det er muligt at rulle leret ud ned til 3-4 mm tyndt og stadig få et holdbart resultat. Her er det dog vigtig at være mere opmærksom i tørringsprocessen. Den første dag af tørringen kan det være nødvendigt at holde emnet med krøllet avispapir som også vil suge en del af fugten - hold øje med leret, det kan være nødvendigt at tilføje ekstra tørt avispapir for at genforme leret.
Afhængig af emnets størrelse og tykkelse vil det tage 8-14 dage om at tørre. Et tyndt emne kan tage omking 8-10 dage. Det anbefales at man de sidste dage af tørringen har dem et relativt lunt sted.

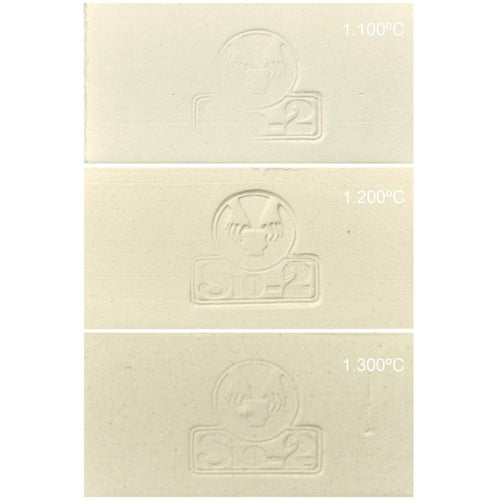

Billedet viser det forventede resultatet ved brænding på (fra toppen) henholdsvis 1100ºC, 1200ºC og 1300ºC

Bændes på: 1100-1260ºC
Forglødning: 1050ºC
Indhold af vand: 24%
Tørringssvind: 7.2%
Brædningssvind (1200ºC): 6.0%

OBS: Kan også bruges til at lave forme til glasslumping:
Når leret bruges til at lave forme til glas behandles til overordnet som man ellers ville. Se beskrivelse ovenfor. Her er det dog hensigtsmæssigt at være opmærksom på at lave nogle relativt tynde forme, så varmen fordeler sig mest hensigtsmæssigt mellem glas og form når formen tages i brug. Leret er utrolig stærkt, det er muligt at lave holdbare forme ned til 3-4 mm tynde og 16 cm i diameter.

Brænding af ler til forme:
100ºC i timen op til 500ºC.
250ºC op til toptemperatur som kan ligge mellem 900ºC til 1050 ºC.
Hold på 10 min og sluk.
Ovnen kan åbnes ved 100ºC.

Se videodemonstration her.

Opbevaring
Ler skal altid opbevares koldt og fugtigt, godt pakket ind i plastposer. Det er dog muligt at bløde halvtørt ler op igen ved at stikke huller i lerklumpen og fylde dem med vand. Lad det stå et døgn inden det videreforarbejdes.
Hvis ler udsættes for frost, skilles de enkelte lerpartikler ad, men ved at ælte leret grundigt kan man gendanne den nødvendige smidighed.
Ler bør altid tørre langsomt og uden træk efter bearbejdning, for at undgå revnedannelser kan f.eks. benyttes afdækningsplastik.
